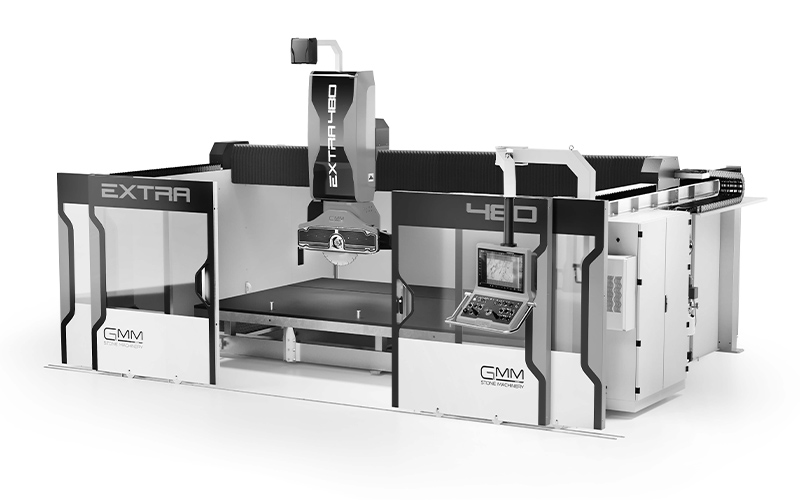

Extra 480 CN3

FRESA A PONTE MONOBLOCCO CNC 5 ASSI
La macchina unisce all’estrema facilità di utilizzo in manuale una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate, quali programmazione parametrica, tagli da cad, contornatura, profili e sagome, forature, carotature, bassorilievi, scritture ecc.

Caratteristiche

Testa orientabile di 370°, testa inclinabile di 90°.

Banco ribaltabile idraulico azionato da centralina dedicata, struttura in acciaio zincato a caldo con copertura in PVC.

Disco fino a 625 mm di diametro azionato da inverter.

Corsa verticale (asse Z) da 480 mm.

Tutte le strutture principali della macchina sono in acciaio zincato a caldo.

Lubrificazione automatica.

Barriere di sicurezza scorrevolu con pannelli trasparenti in policarbonato.

Elevate velocità, massima precisione grazie ai motori brushless con encoder assoluti, guide a ricircolo di sfere, pignoni e cremagliere, riduttori di precisione, interpolazione degli assi con
CNC.

Elettromandrino da 4.500 rpm (6.000 rpm a richiesta con albero forato per passaggio acqua).

Ventosa spostamento pezzi a tre posizioni a richiesta.

Cambio magnetico a quattro posizioni per foratura e fresatura in automatico a richiesta.

Mandrino Laterale 4 KW.

Nuovo pannello di controllo ergonomico con schermo LED 21” multitouch, programmazione e controllo di tutte le operazioni possibili, porta USB, connessione LAN e sistema di teleassistenza remota.

Dati tecnici
Extra 480 CN3

Descrizione	UM	Valore
Diametro massimo disco standard / Diametro foro	mm	625/60
Corsa massima longitudinale disco (asse x) / traslazione massima Ponte (asse y)	mm	3750/3250
Corsa massima verticale disco (asse z) 480 mm	mm	480
Diametro flange disco / profondità di taglio massima 213/205mm	mm	213/205
Angolo massimo di orientamento del disco (asse w)	°	0÷370
Dimensione della tavola ribaltabile da 0 a 85°	mm	2400x3800
Portata di ribaltamento	kg	1650
Potenza motore disco a 4 poli	-	1450 rpm 50 hz 13(s6) kw
Velocità di rotazione disco regolabile	rmp	800÷6000
Velocità massima asse x e asse y	m/min	35
Velocità massima asse z	m/min	7,5
Portata acqua di refrigerazione a 3 bar	l/min	40
Consumo aria a 6 bar (* con sistema a ventose)	l/min	55(*355)
Massa complessiva della macchina	kg	5400
Volume di imballo della macchina in versione standard	o.t. Container	20'
Misure di ingombro dell'installazione standard (largh. X prof. X alt.)	mm	5720x4360x3530 h
Tensione / frequenza di serie	V/Hz	400/50~3
Pressione minima aria	bar	6
Mandrino laterale	kW	4
Portata massima tavola	kg	3000
