Zeda 39 CN2

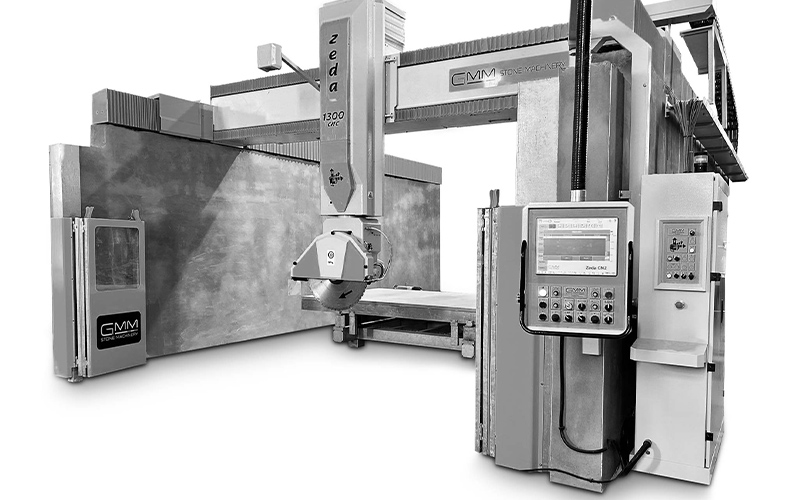

SAGOMATRICE A PONTE CNC 5 ASSI
La macchina unisce all’estrema facilità di utilizzo in manuale, una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate, programmazione parametrica, tagli da cad, contornatura, profi li e sagome, cordoli, forature, carotature, bassorilievi, scritture, torciglioni, ecc e può essere integrata con varie funzionalità tra cui la fotografi a lastra con camera digitale, lo spostamento pezzi con ventosa, lo scarico pezzi con ventosa, il cambio utensile automatico con cono ISO o magnetico, il rodding e lo scambiatore di tavole e il tornio.
Caratteristiche
Testa orientabile di 370°, testa inclinabile di 120°.
Banco fisso a più livelli in acciaio zincato a caldo con copertura in PVC.
Disco fino a 1300 mm di diametro azionato da inverter.
Corsa verticale (asse Z) da 1300-1600-2000 mm.
Tutte le strutture principali della macchina sono in acciaio zincato a caldo.
Barriera di sicurezza a pannelli in termoformato.
Elevate velocità, massima precisione grazie ai motori brushless con resolver encoder assoluti, guide a ricircolo di sfere, riduttori di precisione, interpolazione degli assi con CNC.
Elettromandrino fi no a 6000 rpm con albero forato per passaggio acqua e attacco frese da 36x2 - ½” gas o cono ISO 40/50 8000 rpm con cambio utensile automatico.
Dati tecnici
Zeda 1300 CN2
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3900
Traslazione massima del ponte (asse y) mm 3650
Corsa massima verticale disco (asse z) mm 1300
Angolo massimo di inclinazione disco (asse r) ° -15°÷+105°
Angolo massimo di orientamento disco (asse w) ° 0°÷370°
Diametro massimo disco verticale mm 925-1300*
Diametro foro mm 60
Diametro flange disco mm 250
Profondità di taglio massima mm 335-520*
Dimensione della tavola mm 2000x3500
Potenza motore del disco kW 28,5 (S 6)
Velocità di rotazione del mandrino rpm 400÷6000
Velocità di taglio della slitta (asse x) m/min 0÷35
Velocità traslazione del ponte (asse y) m/min 0÷35
Velocità movimento verticale disco (asse z) m/min 0÷7,5
Tempo per ruotare il disco di 90° (asse w) sec 1,5
Portata acqua di refrigerazione a 3 bar l/min 50
Consumo aria a 6 bar l/min 5
Massa complessiva kg 7500
Volume imballo macchina in versione standard O.T. container 40’
*Optional
Dati tecnici
Zeda 1600 CN2
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3900
Traslazione massima del ponte (asse y) mm 5260
Corsa massima verticale disco (asse z) mm 1600
Angolo massimo di inclinazione disco (asse r) ° -15°÷+105°
Angolo massimo di orientamento disco (asse w) ° 0°÷370°
Diametro massimo disco verticale mm 925-1300*
Diametro foro mm 60
Diametro flange disco mm 250
Profondità di taglio massima mm 335-520*
Dimensione della tavola mm 2000x3500
Potenza motore del disco kW 28,5 (S 6)
Velocità di rotazione del mandrino rpm 400÷6000
Velocità di taglio della slitta (asse x) m/min 0÷35
Velocità traslazione del ponte (asse y) m/min 0÷35
Velocità movimento verticale disco (asse z) m/min 0÷7,5
Tempo per ruotare il disco di 90° (asse w) sec 1,5
Portata acqua di refrigerazione a 3 bar l/min 50
Consumo aria a 6 bar l/min 5
Massa complessiva kg 7500
Volume imballo macchina in versione standard O.T. container 40’
*Optional
Dati tecnici
Zeda 2000 CN2
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3900
Traslazione massima del ponte (asse y) mm 6780
Corsa massima verticale disco (asse z) mm 2000
Angolo massimo di inclinazione disco (asse r) ° -15°÷+105°
Angolo massimo di orientamento disco (asse w) ° 0°÷370°
Diametro massimo disco verticale mm 925-1300*
Diametro foro mm 60
Diametro flange disco mm 250
Profondità di taglio massima mm 335-520*
Dimensione della tavola mm 2000x3500
Potenza motore del disco kW 28,5 (S 6)
Velocità di rotazione del mandrino rpm 400÷6000
Velocità di taglio della slitta (asse x) m/min 0÷35
Velocità traslazione del ponte (asse y) m/min 0÷35
Velocità movimento verticale disco (asse z) m/min 0÷7,5
Tempo per ruotare il disco di 90° (asse w) sec 1,5
Portata acqua di refrigerazione a 3 bar l/min 50
Consumo aria a 6 bar l/min 5
Massa complessiva kg 7500
Volume imballo macchina in versione standard O.T. container 40’
*Optional
Optional
Tagli da CAD.
Lettore diametro utensile.
Lettore spessore lastra.
Telecamera.
Tagli variabili.
Cambio utensile automatico a 12 posizioni.
Figure parametriche.
Tornio standard.
Tornio brushless Ø 700 - Ø 1300 mm
Lavorazioni CAD/CAM.
Nesting.
