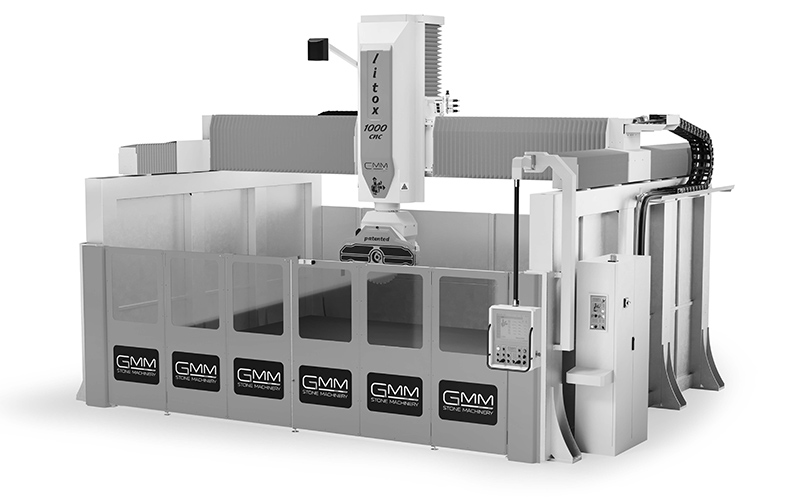

Litox 1000 CN2

SAGOMATRICE A PONTE CNC 5 ASSI
La macchina unisce all’estrema facilità di utilizzo in manuale, una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate, programmazione parametrica, tagli da cad, contornatura, profili e sagome, cordoli, forature, carotature, bassorilievi, scritture, torciglioni, ecc e può essere integrata con varie funzionalità tra cui la fotografi a lastra con camera digitale, lo spostamento pezzi con ventosa, lo scarico pezzi con ventosa, il cambio utensile automatico con cono ISO o magnetico, il rodding e lo scambiatore di tavole e il tornio.
Caratteristiche
Testa orientabile di 370°, testa inclinabile di 90°.
Banco fisso a più livelli in acciaio zincato a caldo con copertura in PVC.
Disco fino a 1100 mm di diametro azionato da inverter.
Corsa verticale (asse Z) 1000 mm.
Tutte le strutture principali della macchina sono in fusione di ghisa.
Barriera di sicurezza a pannelli in termoformato.
Elevate velocità, massima precisione grazie ai motori brushless con resolver encoder assoluti, guide a ricircolo di sfere, riduttori di precisione, interpolazione degli assi con CNC.
Elettromandrino fi no a 6.000 rpm con albero forato per passaggio acqua e attacco frese da 36x2 - ½” gas o cono ISO 40/50 8.000 rpm con cambio utensile automatico.
Dati tecnici
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3800
Traslazione massima del ponte (asse y) mm 2750-4320-5230
Corsa massima verticale disco (asse z) mm 1000
Angolo massimo di inclinazione disco (asse r) ° 0°÷90°
Angolo massimo di orientamento disco (asse w) ° 0°÷370°
Diametro massimo disco verticlae mm 925-1300*
Diametro foro mm 60
Diametro flange disco mm 250
Profondità di taglio massima mm 335-520*
Dimensione della tavola mm 2000x3500
Potenza motore del disco kW 32 (S 6)
Velocità di rotazione del mandrino rpm 500÷6000
Velocità di taglio della slitta (asse x) m/min 0÷35
Velocità traslazione del ponte (asse y) m/min 0÷35
Velocità movimento verticale disco (asse z) m/min 0÷7,5
Tempo per ruotare il disco di 90° sec 1,5
Portata acqua di refrigerazione a 3 bar l/min 50
Consumo aria a 6 bar l/min 55-80
Massa complessiva kg 7500
Volume imballo macchina in versione standard O.T. container 40’
*Optional
Lavorazioni
Optional
Tagli da CAD.
Contornatura 2D.
Lettore diametro utensile.
Lettore spessore lastra.
Telecamera.
Rilevatore ottico di dime.
Tagli variabili.
Cambio utensile magnetico.
Cambio utensile automatico a 12 posizioni.
Cambio automatico disco.
Lavorazioni CAD/CAM.
Figure parametriche.
Tornio standard.
Tornio brushless Ø 700 - Ø 1300 mm.
Nesting.
Scambiatore di pianali.
Linea di taglio con nastro.
Ventose Ø 625 - Ø 725 - Ø 825 mm..
Unità operatrice rodding.
