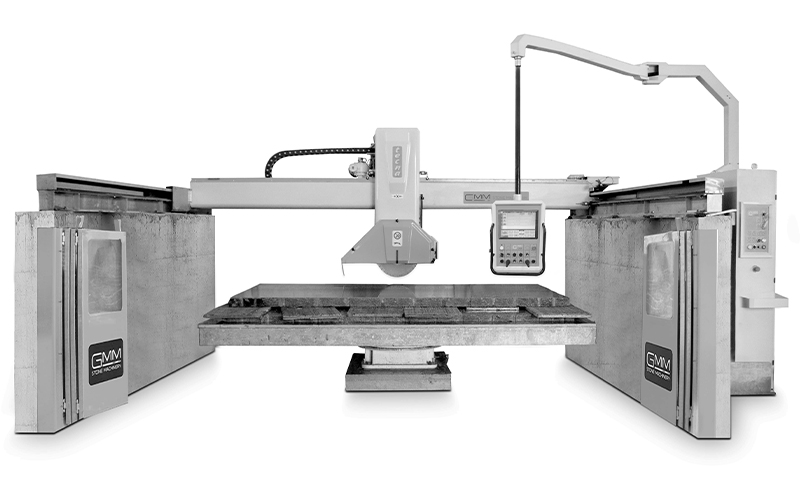

Tecna 36 TS3

SEGATRICE AUTOMATICA ELETTRONICA A PONTE
Macchina base per tutti i laboratori, può montare utensili adatti sia al marmo che al granito e operare manualmente o automaticamente.
Prodotti
Disco fino a 825 mm di diametro.
Principali strutture dalla macchina in fusioni di ghisa e protezioni in acciaio inox.
La macchina nella versione full viene fornita completa di:
- testa inclinabile manuale da 0° a 90° per marmo e granito;
- inverter per variare la velocità di rotazione del disco;
- collimatore ottico;
- tavola girevole manuale (optional: automatica programmabile);
- programmatore tagli multipli con display a colori Touch Screen 12”;
- quadro elettronico a pavimento;
- barriera di sicurezza anteriore a pannelli.
Dati tecnici
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3600
Traslazione massima del ponte (asse y) mm 3500
Corsa massima verticale disco (asse z) mm 420
Angolo massimo di inclinazione disco (asse r) ° 90°
Diametro massimo disco verticale mm 825
Diametro foro mm 50
Diametro flange disco mm 213
Profondità di taglio massima mm 305
Dimensione della tavola fissa mm 2000x3500
Potenza motore del disco kW 23,5 (S 6)
Velocità di rotazione del disco rpm 700÷2000
Velocità di taglio della slitta (asse x) m/min 0÷18
Portata acqua di refrigerazione a 3 bar l/min 50
Massa complessiva kg 4550
Volume imballo macchina in versione standard O.T. container 20’
Lavorazioni
Optional
Profili e sagome.
Banco ribaltabile idraulico 2000x3500 mm.
Tavola girevole automatica e programmabile (in fusione di ghisa).
