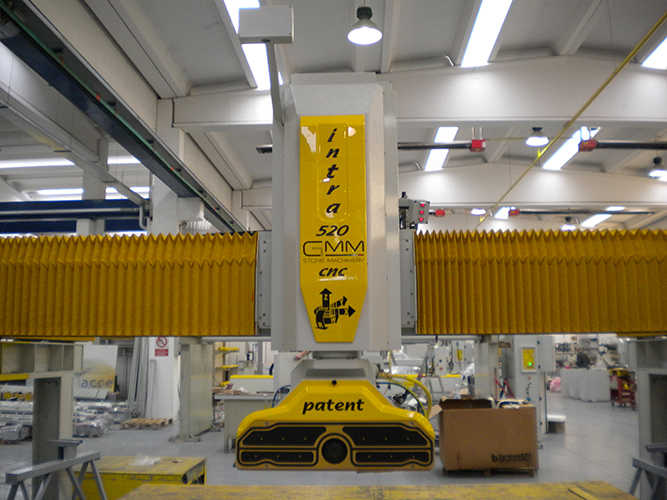

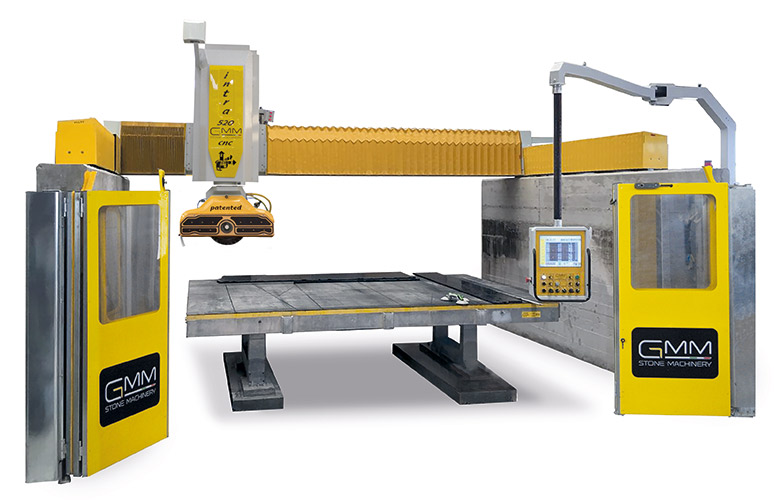

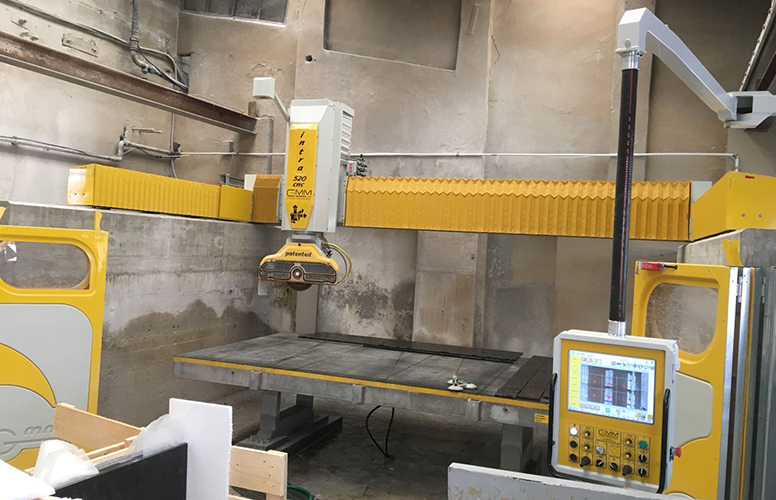

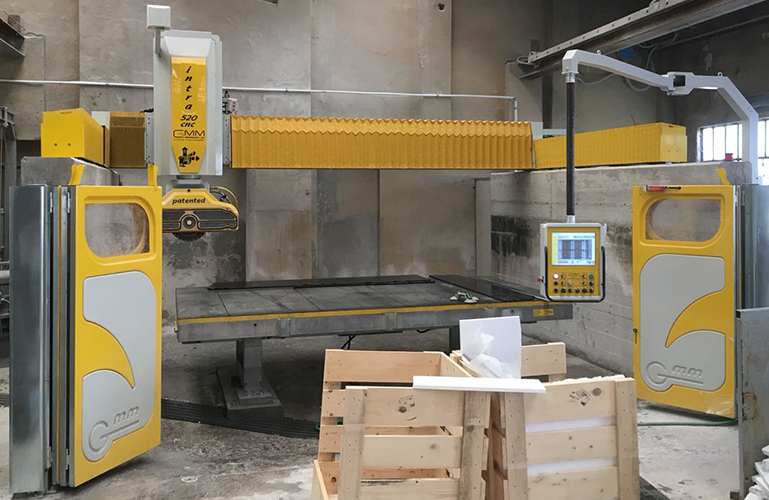

Intra 520 CN2
Intra 520 XL CN2

FRESA A PONTE CNC 5 ASSI

La macchina unisce all’estrema facilità di utilizzo in manuale, una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate, programmazione parametrica, tagli da cad, contornatura, profili, sagome, forature, carotature, bassorilievi, scritture ecc e può essere integrata con varie funzionalità tra cui la fotografi a lastra con camera digitale, lo spostamento pezzi con ventosa, lo scarico pezzi con ventosa, il cambio utensile automatico con cono ISO o magnetico, il rodding e lo scambiatore di tavole e il tornio.

Caratteristiche

Testa orientabile di 370°, testa inclinabile di 90°.

Banco fisso in acciaio zincato a caldo con copertura in legno.

Disco fino a 725 mm di diametro azionato da inverter.

Corsa verticale (asse Z) da 520 mm.

Tutte le strutture principali della macchina sono in acciaio zincato a caldo.

Barriera di sicurezza a pannelli in termoformato.

Elevate velocità, massima precisione grazie ai motori brushless con encoder assoluti, guide a ricircolo di sfere, riduttori di precisione, interpolazione degli assi con CNC.

Elettromandrino da 4.300 rpm (6.000 rpm a richiesta) con albero forato per passaggio acqua e attacco frese da 36x2 - ½” gas o con cono ISO 40 a 8.000 rpm per cambio utensile automatico (a richiesta).

Dati tecnici
Intra 520 CN2

Descrizione	UM	Valore
Corsa massima orizzontale disco (asse x)	mm	3600
Traslazione massima del ponte (asse y)	mm	2250-3660
Corsa massima verticale disco (asse z)	mm	520
Angolo massimo di inclinazione disco (asse r)	°	0°÷90°
Angolo massimo di orientamento disco (asse w)	°	0°÷370°
Diametro massimo disco	mm	625-725*
Diametro foro (ISO 40)	mm	60 (90)
Diametro flange disco	mm	213
Profondità di taglio massima	mm	205-255*
Dimensione della tavola	mm	2000x3500
Potenza motore del disco	kW	16,5 (S 6)
Velocità di rotazione del mandrino	rpm	500÷4300-6000*
Velocità di taglio della slitta (asse x)	m/min	0÷35
Velocità traslazione del ponte (asse y)	m/min	0÷35
Velocità movimento verticale disco (asse z)	m/min	0÷7,5
Tempo per ruotare il disco di 90° (asse w)	sec	1,5
Portata acqua di refrigerazione a 3 bar	l/min	50
Consumo aria a 6 bar	l/min	55-80
Massa complessiva	kg	4800
Volume imballo macchina in versione standard	O.T. container	20’

*Optional

Dati tecnici
Intra 520 XL CN2

Descrizione	UM	Valore
Corsa massima orizzontale disco (asse x)	mm	4100
Traslazione massima del ponte (asse y)	mm	3660
Corsa massima verticale disco (asse z)	mm	520
Angolo massimo di inclinazione disco (asse r)	°	0°÷90°
Angolo massimo di orientamento disco (asse w)	°	0°÷370°
Diametro massimo disco	mm	625-725*
Diametro foro (ISO 40)	mm	60 (90)
Diametro flange disco	mm	213
Profondità di taglio massima	mm	205-255*
Dimensione della tavola	mm	2000x4000
Potenza motore del disco	kW	16,5 (S 6)
Velocità di rotazione del mandrino	rpm	500÷6000
Velocità di taglio della slitta (asse x)	m/min	0÷35
Velocità traslazione del ponte (asse y)	m/min	0÷35
Velocità movimento verticale disco (asse z)	m/min	0÷7,5
Tempo per ruotare il disco di 90° (asse w)	sec	1,5
Portata acqua di refrigerazione a 3 bar	l/min	50
Consumo aria a 6 bar	l/min	55-80
Massa complessiva	kg	5400
Volume imballo macchina in versione standard	O.T. container	20’
* Optional	-	-
