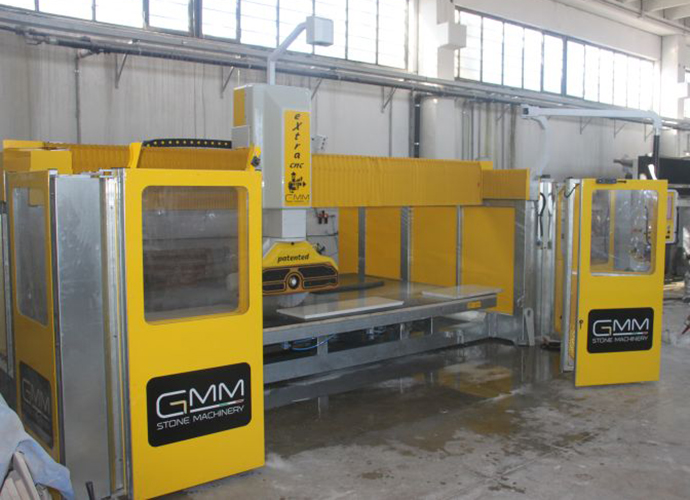

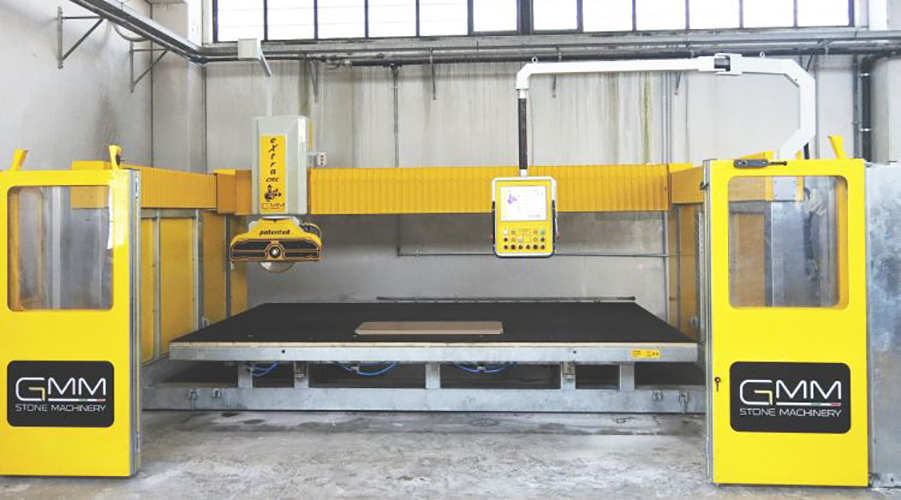

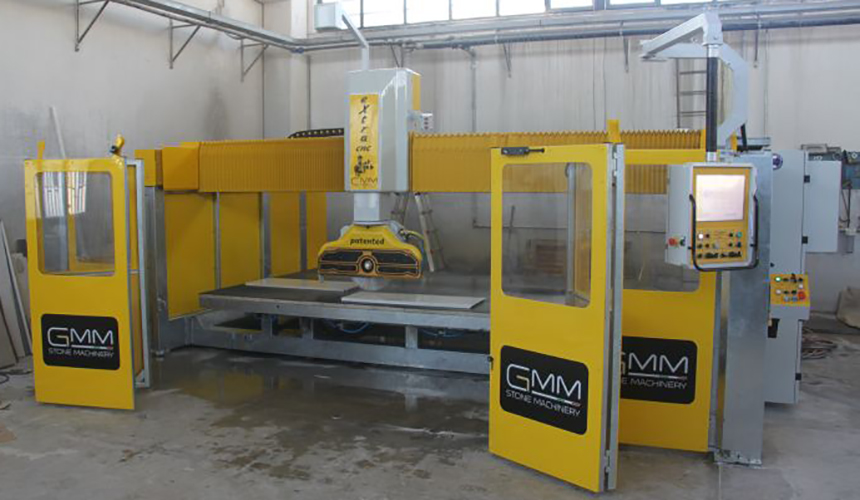

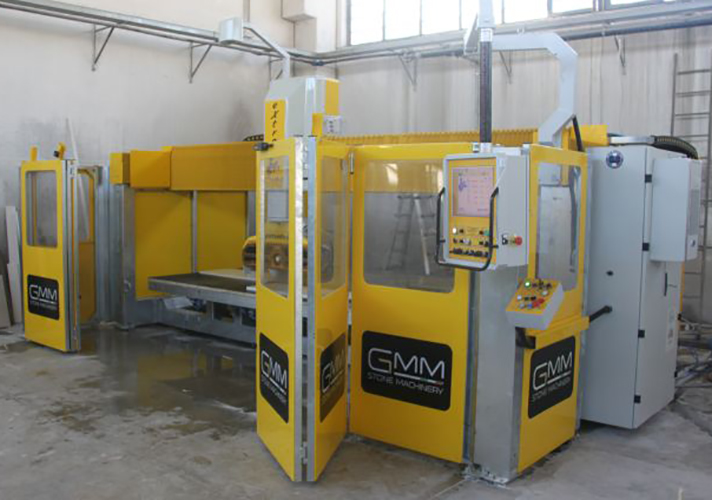

Extra 400 CN2

FRESA A PONTE MONOBLOCCO CNC 5 ASSI
La macchina unisce all’estrema facilità di utilizzo in manuale una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate, quali programmazione parametrica, tagli da cad, contornatura, profili e sagome, forature, carotature, bassorilievi, scritture ecc. e può essere integrata con varie funzionalità tra cui la fotografi a lastra con camera digitale, lo spostamento pezzi con ventosa, il cambio utensile magnetico a richiesta.
Caratteristiche
Testa orientabile di 370°, testa inclinabile di 90°.
Banco ribaltabile idraulico in acciaio zincato a caldo con copertura in plastica.
Disco fino a 625 mm di diametro azionato da inverter (possibilità di lavorare con disco minimo 300 mm).
Corsa verticale (asse Z) da 400 mm.
Tutte le strutture principali della macchina sono in acciaio zincato a caldo.
Lubrificazione automatica.
Barriere di sicurezza con pannelli in policarbonato.
Elevate velocità, massima precisione grazie ai motori brushless con encoder assoluti, guide a ricircolo di sfere, riduttori di precisione, interpolazione degli assi con CNC.
Elettromandrino da 4.300 rpm (6.000 rpm a richiesta con albero forato per passaggio acqua e attacco frese da 36x2 - ½” gas).
Ventosa spostamento pezzi a tre posizioni a richiesta.
Cambio magnetico a quattro posizioni per foratura e fresatura in automatico a richiesta.
Dati tecnici
Extra 400 CN2
Descrizione UM Valore
Corsa massima orizzontale disco (asse x) mm 3700
Traslazione massima del ponte (asse y) mm 2700
Corsa massima verticale disco (asse z) mm 400
Angolo massimo di inclinazione disco (asse r) ° 0°÷90°
Angolo massimo di orientamento disco (asse w) ° 0°÷370°
Diametro minimo-massimo disco standard mm 300-625
Profondità di taglio massima mm 205
Diametro foro mm 50-60
Diametro flange disco mm 213
Dimensione della tavola mm 2250-2400*x3800
Potenza motore del disco kW 13 (S 6)
Velocità di rotazione disco regolabile rpm 800÷4500-6000*
Velocità di taglio della slitta (asse x) m/min 0÷35
Velocità traslazione del ponte (asse y) m/min 0÷35
Velocità movimento verticale disco (asse z) m/min 0÷7,5
Portata acqua di refrigerazione a 3 bar l/min 40
Massa complessiva kg 4200
Volume imballo macchina in versione standard O.T. container 20'
*Optional
Lavorazioni
Optional
Ugelli di raffreddamento utensile fresa.
Cambio utensile magnetico a due posizioni per foratura in automatico.
Cambio utensile magnetico a quattro posizioni per foratura e fresatura in automatico.
Lettore diametro utensile.
Lettore spessore lastra.
Telecamera.
Rilevatore ottico di dime.
Figure parametriche.
Programma tagli da CAD combinati.
Ventose.
Banco ribaltabile idraulico.
