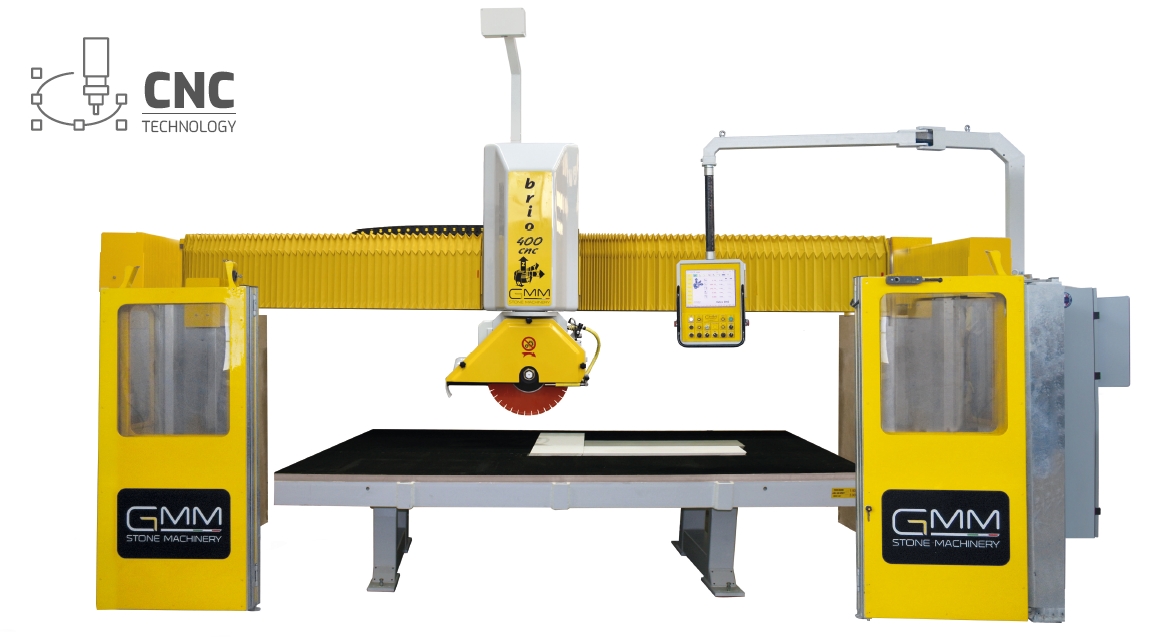

Brio Easy 400 CN2

FRESA A PONTE CNC 5 ASSI

La macchina unisce all’estrema facilità di utilizzo in manuale, una programmazione semplice ed intuitiva sia delle lavorazioni base che di quelle più avanzate; programmazione parametrica, tagli da cad, contornatura, profi li e sagome, forature, carotature, bassorilievi, scritture. La macchina è su spalle in cemento e senza tavola.

Caratteristiche

Testa orientabile di 370° e inclinabile automatica da 0° a 90°.

Disco fino a 625 mm di diametro azionato da inverter.

Corsa verticale (asse Z) da 400 mm.

Tutte le strutture principali della macchina sono in acciaio zincato a caldo.

Barriera di sicurezza a pannelli in termoformato.

Elevate velocità, massima precisione grazie ai motori brushless con encoder assoluti, guide a ricircolo di sfere, riduttori di precisione, interpolazione degli assi con CNC.

Elettromandrino da 4.300 rpm (6.000 rpm a richiesta) con albero forato per passaggio acqua e attacco frese con fi letto da 36x2 - ½” gas (a richiesta).

Dati tecnici
Brio easy 400 CN2

Descrizione	UM	Valore
Corsa massima orizzontale disco (asse x)	mm	3700
Traslazione massima del ponte (asse y)	mm	2500
Corsa massima verticale disco (asse z)	mm	400
Angolo massimo di inclinazione disco (asse r)	°	0°÷90°
Angolo massimo di orientamento disco (asse w)	°	0°÷370°
Diametro massimo disco	mm	625
Profondità di taglio massima	mm	205
Diametro foro	mm	50-60*
Diametro flange disco	mm	213
Dimensione della tavola	mm	2000x3500
Potenza motore del disco	kW	13 (S 6)
Velocità di rotazione del mandrino a 50 Hz (60 Hz)	rpm	800÷4300-6000*
Velocità di taglio della slitta (asse x)	m/min	0÷35
Velocità traslazione del ponte (asse y)	m/min	0÷35
Velocità movimento verticale disco (asse z)	m/min	0÷7,5
Portata acqua di refrigerazione a 3 bar	l/min	40
Massa complessiva	kg	4200
Volume imballo macchina in versione standard	O.T. container	20’
