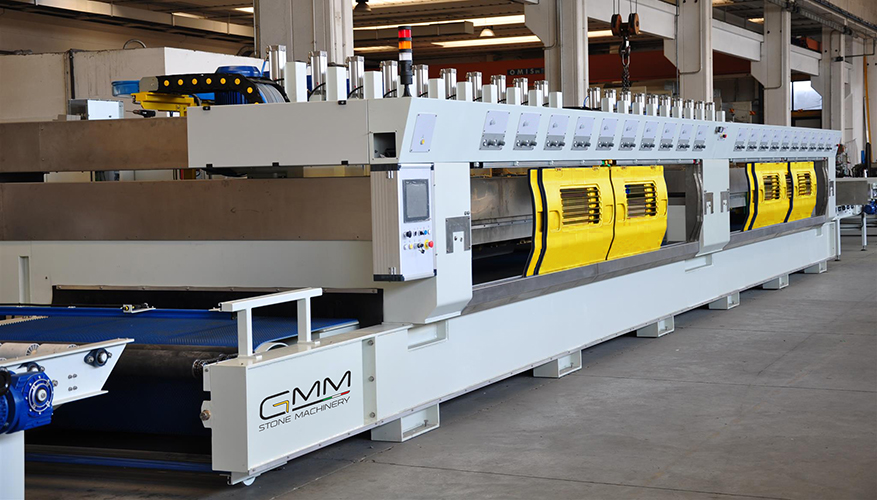

Everest 2100

MACCHINA LUCIDALASTRE PER GRANITO
Dopo anni d’esperienza maturata nel settore della lucidatura, GMM è in grado di presentare l’evoluzione della Everest 2100, lucidatrice automatica per lastre di granito. Rispettando la fi losofi a costruttiva che ha sempre contraddistinto il prodotto GMM, la nuova serie di lucidatrici per lastre di granito è realizzata utilizzando robuste carpenterie sabbiate e carters di elevata qualità e resistenza. Everest 2100 risulta essere per la sua compattezza, tecnologia impiegata, velocità ed affidabilità una valida soluzione anche nel triplice rapporto qualità, resa, investimento.

La qualità totale è al primo posto nella scala dei valori che CEMAR pone nella progettazione delle proprie macchine. Soluzioni come la lubrificazione e la pulizia interna del nastro sono esclusive di CEMAR.
Il processo di verniciatura, in assoluto il più evoluto dell’intero settore, garantisce al cliente la massima durata dei materiali.
Protezioni ermetiche preservano gli organi di trasmissione della trave da infiltrazioni d’acqua e polvere, garantendone la durata e l’affidabilità nel tempo. Tutta la componentistica elettrica, elettromeccanica ed elettronica viene scelta, dopo accurati controlli, fra aziende leader negli specifici settori.
Caratteristiche
BASAMENTO in robusta struttura d’acciaio elettrosaldato con piano di scorrimento rettificato.
PIANI INTERCAMBIABILI ANTIUSURA in acciaio INOX, spessore 3 mm.
SISTEMA DI LUBRIFICAZIONE a grasso per facilitare lo scorrimento del nastro trasportatore.

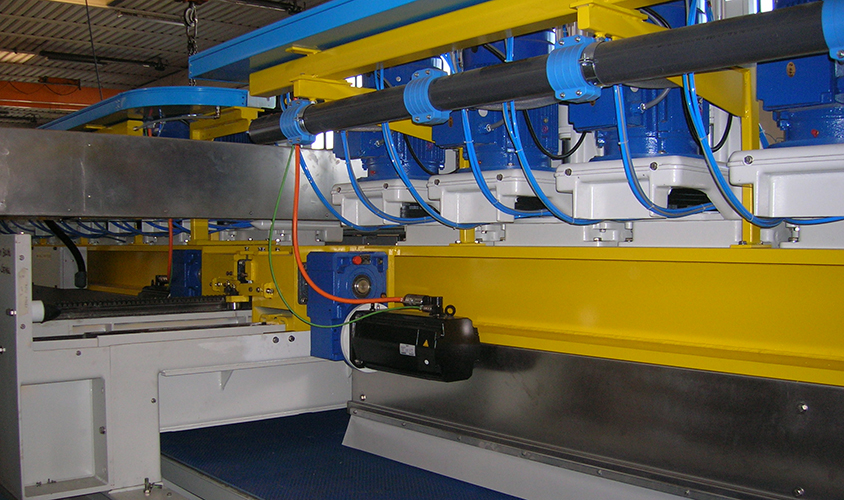

TRAVE PORTAMANDRINI. in acciaio elettrosaldato. Scorrimento su spalle dotate di gabbie a rulli in bagno d’olio protette da speciali ripari in acciaio inox. Elementi di scorrimento in acciaio temprato sia sulle spalle che sul
trave. Traslazione tramite biella e manovella a velocità variabile regolata da inverter.
GRUPPO LUCIDATURA
- Mandrini in ghisa con albero in acciaio forgiato, cromato e rettificato scorrevole su bussole in bronzo completo di 2 cilindri pneumatici per il sollevamento. Ogni mandrino è dotato di manometro per il controllo di pressione e contropressione per bilanciare la teste nella fase di asportazione.
- Motori da 15 kW/20 HP ad avviamento singolo o sequenziale.
- Trasmissione del moto tramite pulegge e cinghie trapezoidali.
- Motori da 11kW/15 HP ad avviamento singolo o sequenziale.
- Trasmissione del moto tramite pulegge e cinghie trapezoidali.

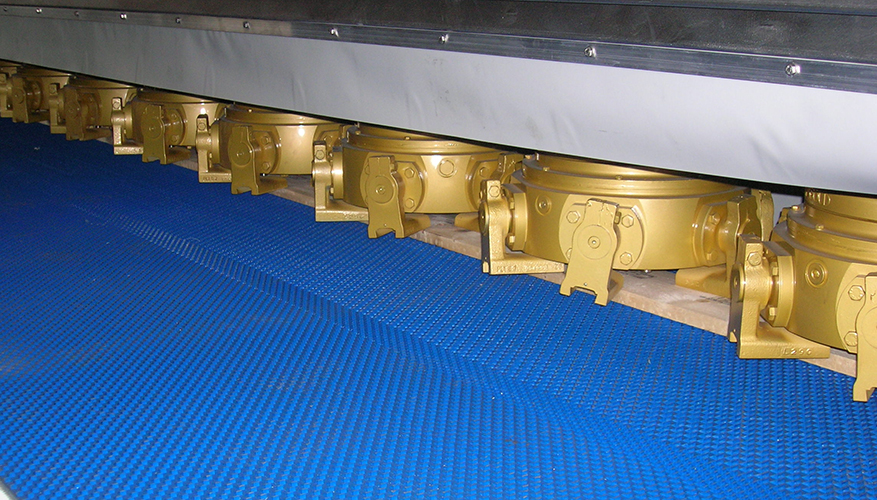

- Teste serie GOLD SATELLITARE Ø 450 mm con 5 platorelli.
- Teste serie GOLD TANGENZIALE Ø 470 mm con 6 settori.
• Mandrino pulitore in ghisa completo di pulegge, cinghie e motore da 0,75 kW accoppiato a un riduttore. La salita/discesa avviene tramite cilindro pneumatico. Il mandrino è montato all’estremità del trave, esternamente alla spalla.
- Rilevatore ottico per la scansione in sequenza della forma delle lastre e l’invio dei dati, tramite linea seriale, al controllo numerico.
- Sensore ad ultrasuoni posizionato all’ingresso macchina per rilievo dello spessore del materiale.
- Pannello comandi touch-screen con grafi ca interattiva per la gestione completa del ciclo macchina con avviamento automatico sequenziale dei mandrini del motore nastro e del motore trave, regolazione della salita/ discesa dei mandrini in funzione della sagoma della lastra, gestione usura abrasivo.
Dati tecnici
Descrizione UM Valore
Larghezza utile di lavoro max mm 2000
Spessore lavorabile max/min mm 100/10
Potenza motore mandrino sgrossatore kW 15
Potenza motore mandrino lucidacoste kW 11
Potenza motore mandrino spazzola kW 0,75
Potenza motore avanzamento nastro kW 5,5
Potenza motore traslazione trave kW 2x7,5
Dati tecnici
N.10 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 10
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 4/5,5
Potenza movimento ponte kW/hp 5,5/7,5
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 200
Potenza totale kW/hp 140/190
Lunghezza mm 9400
Larghezza mm 2700
Dati tecnici
N.12 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 12
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 4/5,5
Potenza movimento ponte kW/hp 2x5,5/7,5
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 240
Potenza totale kW/hp 160/210
Lunghezza mm 10700
Larghezza mm 2700
Dati tecnici
N.14 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 14
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 4/5,5
Potenza movimento ponte kW/hp 2x5,5/7,5
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 280
Potenza totale kW/hp 180/245
Lunghezza mm 12000
Larghezza mm 2700
Dati tecnici
N.16 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 16
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 5,5/7,5
Potenza movimento ponte kW/hp 2x7,5/10
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 320
Potenza totale kW/hp 202/275
Lunghezza mm 13100
Larghezza mm 2700
Dati tecnici
N.18 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 18
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 5,5/7,5
Potenza movimento ponte kW/hp 2x7,5/10
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 360
Potenza totale kW/hp 224/305
Lunghezza mm 14200
Larghezza mm 2700
Dati tecnici
N.20 TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 20
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 5,5/7,5
Potenza movimento ponte kW/hp 2x7,5/10
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 400
Potenza totale kW/hp 246/335
Lunghezza mm 15300
Larghezza mm 2700
Dati tecnici
N.22 (11+11) TESTE LUCIDANTI
Descrizione UM Valore
Spessori max mm 100
Spessori min mm 10
Larghezza max mm 2100
N° Teste lucidanti n. 22
Mandrino teste satellitari kW/hp 15/20
Mandrino teste tangenziali kW/hp 11/15
Potenza movimento nastro kW/hp 5,5/7,5
Potenza movimento ponte kW/hp 2x7,5/10
Velocità max nastro mt/1’ 2,5
Velocità max ponte mt/1’ 50
Fabbisogno acqua lt/1’ 440
Potenza totale kW/hp 276/375
Lunghezza mm 16300
Larghezza mm 2700
